EN STABIL TJUGA

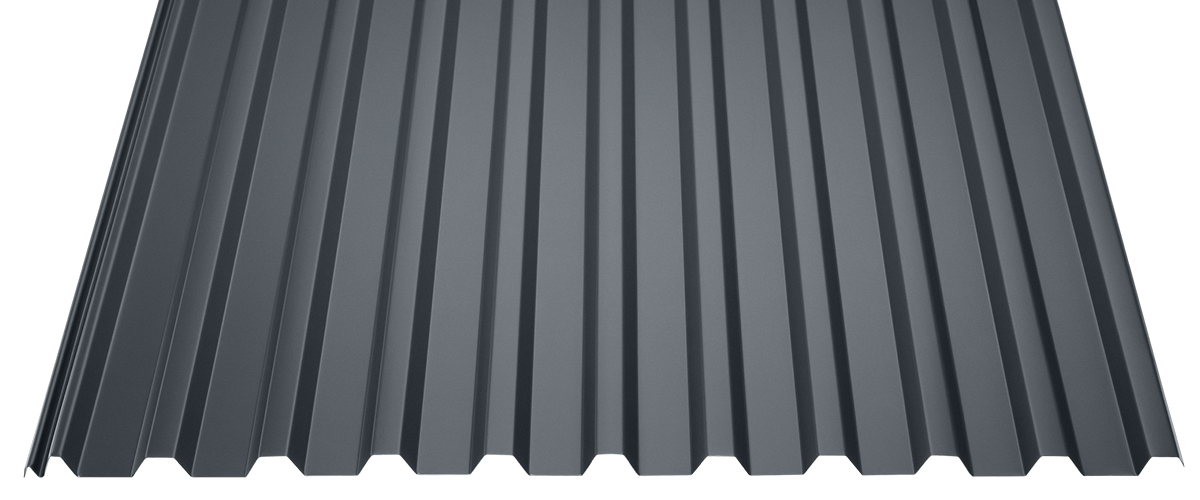

Weckman W-20/990 är en stabil plåt med täta vågor.
Plåten är enkel att hantera och montera.

Finns i kvalitetsklasserna Premium 50, Standard 40 och Economy 30 samt galvaniserad.

Grangrön RR11
Ljusgrå RR21
Mörkgrå RR23
Röd RR29
Mörkbrun RR32
Svart RR33
Tegelröd RR750

W-20K FÖRDELAR

MILJÖVÄNLIG

Tillverkad av 100 % återvinningsbart stål med garantibeläggning.

HÅLLBAR

Hållbart konstruktionsstål med garantibeläggning – god steghållfasthet och kvalitetsklassificering på upp till 50 år.

ETT STORT URVAL

Många profil-, färg- och beläggningsalternativ samt tjocklekar.

FÖRMÅNLIG

Hållbar, lättskött och långlivad.

TEKNISK INFORMATION OCH TAKTILLBEHÖR

Weckman W-20K teknisk information

Weckman W-20K

Nominell effektiv bredd

990 mm

Profilhöjd

20 mm

Maxlängd

~8000 mm

Minimilängd

400 mm

Minsta rekommenderade taklutning

1:7

Råmaterial

0,45–0,7 mm

Användningsändamål

Yttertaksplåt

Läktintervall

300–1200 mm

Stålkvalitet

DX51D+Z(0,45mm); S320GD+Z(0,5mm); S320GD+Z(0,6mm); S350GD+Z(0,7mm)

Brandklass

BROOF (RakMk E1)

Kvalitetssystem

ISO-9001

Totalbredd

~1030 mm



Mått enligt SFS-EN 508-1 toleranserna

BASPAKET

  • Takplåt
  • Profilnockbeslag
  • Gavelbeslag 160 mm
  • Skruvar 4,8 x 28 mm
  • Nocktätning

TILLBEHÖRSPAKET

  • Ventilationsstycke för taknock
  • Takfotsbeslag
  • Taksäkerhetsprodukter
  • Regnvattensystem

Monteringstillbehör för Weckman tegelprofil- och korrugerade tak

Takplåt

Profilnockbeslag L=1,93 m

För tak med tegelprofil. Rekommenderas för taklutningar planare än 1:2.

Brett nockbeslag L=2 m

För alla taktyper och -lutningar.

Gavelbeslag L=2 m

Fogbeslag L=2 m

Fås färdigt böjd i rätt vinkel.

Takfotsbeslag L=2 m

Underbeslag L=2 m

Nödvändigt på takfoten under gavelbeslaget – håller täckskivan torr. Profilspecifik.

Skiva med gering, full bredd L=2 m

Taklucka

Passagens storlek är 600 x 600 mm. Gångjärn och lås ingår.

Basplatta för genomföringsrör L=1 m

För korrugerade tak. Används med isolerade genomföringsrör.

Ändstycke för valmning

Används med profilnock.

Avloppsventilationsrör

Isolerat 110. Komplett sats, takgenomföring ingår och för korrugerade plåtar även basplatta (nr 10).

Ventilationsutloppsrör

Isolerad 125/160 mm. Komplett paket, takgenomföring ingår och för korrugerade plåtar även basplatta (nr 10).

Ventilationsstycke

För profilnockbeslag och breda nockbeslag.

Y-stycke

Används med profilnock.

T-stycke

Används med profilnock.

Genomföringsgummi

25–70 mm, 50–100 mm, 90–150 mm, 125–200 mm

Ändstycke för profilnockbeslag

Tätningar

Allmän tätning för geringar, valmningar och taknockar som passar alla Weckman-profiler. Tätningsband 3 x 10 mm för sido- och förlängningsöverlappningar 25lm/rulle. Ventilerande tätskiktsmatta för taknock och valmning 5 lm/rulle.

Takläggningsskruv 4,8 x 28 mm

Takläggningsskruvar med tätningar, levereras galvaniserade och i standardfärger.

GARANTERAT HÅLLBAR OCH SÄKER KVALITET

Komplettera ditt Weckman-tak med ett snyggt och väl fungerande regnvattensystem. Rännorna och stuprören tillverkas av varmförzinkat stål som är Pural-belagt på båda sidorna.
Fördelarna med beläggningen är en utmärkt korrosionsbeständighet, lätt rengöring och utseendets hållbarhet. Standardfärger: vit, röd, mörkgrå, mörkbrun och svart.

DIMENSIONER

Stuprör

Stuprörsserie för 3,0 m takfot, takfotshöjder på över 3 m med förlängningsdelar.

Vattenränna

Standardlängd

Standardlängd 3,0 m, 4,0 m eller 5,0 m. Yttre rännkrok och skarvdel för rännan som standard.

P13 Vattenränna

P13 Ändstycke

P13 Ändstycke, kort

P13 Rännkrok, lång

P13 Rännkrok, vinklad (1:3; 1:2,5; 1:1,15)

P13 Skarvdel

P13 Omvikningskupa

P13 Inre vinkel

P13 Yttre vinkel

P10 Övre böj

P10 Nedre böj

P10 Utloppsrör

P10 Stuprörsfäste

P10 Väjning

P13 Stuprör 1,0 m och 2,3 m

HÅLLBARA OCH SÄKRA WECKMANS TAKSÄKERHETSPRODUKTER

Fasadstegeden säkerställer trygga övergång till taket.Takbryggan i sin tur garanterar en trygg gångväg på taket till exempel i samband med skorstenssotning, snöfällning, antenninstallation och andra arbeten på taket.

STEGAR

Weckman-stegar tillverkas av varmförzinkade ovala rör utan svetsningar.Stegpinnarna är runda rör.Fasadstegen fås som pulverlackerad eller galvaniserad och takstegen som galvaniserad. Standardfärger för tak- och fasadstegar: vit, röd, mörkgrå, mörkbrun och svart.

TAKSTEGE

Standardlängder 1,2m, 2,7m, 3,3m, 4,2m, 4,5m, 5,4m, 6m, 6,6m, 7,5m, 8,4m. I paketet ingår stegens stomme och takfästen.

FASADSTEGE

Standardlängder 1,2m, 2,7m, 3,3m, 4,2m, 4,5m, 5,4m, 6m, 6,6m, 7,5m, 8,4m. I serien ingår stegens övre bågar och väggfästen (för takfotsbredd på 85–100 cm).

SÄKERHETSSTEGE

1,2m, 2,7m, 3,3m, 4,2m, 4,5m, 5,4m, 6m, 6,6m, 7,5m, 8,4m. Stegens stomme och takfästen ingår.

TAKBRYGGA

Takbryggor kan även användas för att bygga arbetsplattformar och trappsteg på taket.Weckmans takbryggor är säkra, har en snögenomträngningsförmåga på 50 % och representerar klass 2, som möjliggör fästande av säkerhetslinor.Takbryggorna är pulverlackerade.Profilspecifika takfästen.Standardfärger: mörkgrå, röd, mörkbrun, svart, tegelröd.

TAKBRYGGA

Standardlängder 1,21 m (takfästen 3 st.), 2,47 m (takfästen 3 st.) och 2,97 m (takfästen 4 st.).

SNÖRÄCKE

I finländska förhållanden är snöräcket ett oumbärligt tillbehör där människor rör sig. Weckman-snöräcken tillverkas av varmförzinkat stål.Snöräcket levereras som antingen galvaniserat eller pulverlackerat.Två ovala rör, fyra takfästen enligt takplåten.Standardfärger: mörkgrå, röd, mörkbrun, svart, tegelröd.

SNÖRÄCKE

3000 mm

Weckman Poimukatot Asennusohjeet (Pdf 1,65 Mt)
Weckman Sadevesijärjestelmät ja kattoturvatuotteet Asennusohjeet
Vähimmäiskattokaltevuudet
Weckman W20-990 poikkileikkauskuvat (Pdf 31,61 kt)
Weckman Poimulevyt: W-20/990, W-45E/1000 ja W-45J/900. DoP.106/13 (Pdf 182,88 kt)
Katon huolto-ohjeet (Pdf 664,30 kt)

Weckmans kvalitet säkerställs genom tillverkning enligt kvalitetssystemet ISO9001. Du känner igen kvaliteten på grund av CE-märkningen, eftersom alla våra stålprodukter uppfyller kraven i standarderna SFS-EN 14783:2006 och SFS-EN 1090-1:2009+A1:2011. Var och en av våra anställda har internaliserat vårt mål att behålla arbetskvaliteten hög och felfri.

Weckman Premium 50

Weckman Standard 40

Weckman Economy 30
